スリムスリットJS形・J形
スリムスリット JS形・J形
排水性舗装対応可能
自転車道整備対応中央分離帯対応
公共認証
- NETIS(CB-190022-A)
- JISII類認定(JIS A5372)
- あいくる材認定(愛知県)
- 静岡県 新技術・新工法 レベル3(登録番号1430)
特徴
- スリット開口による連続集水が可能
- スリット開口が、縁石寄りにあり、開口部の欠け割れ、石の噛み込みが発生しにくい(JS形)
- JISブロックが使用可能で汎用性が高い

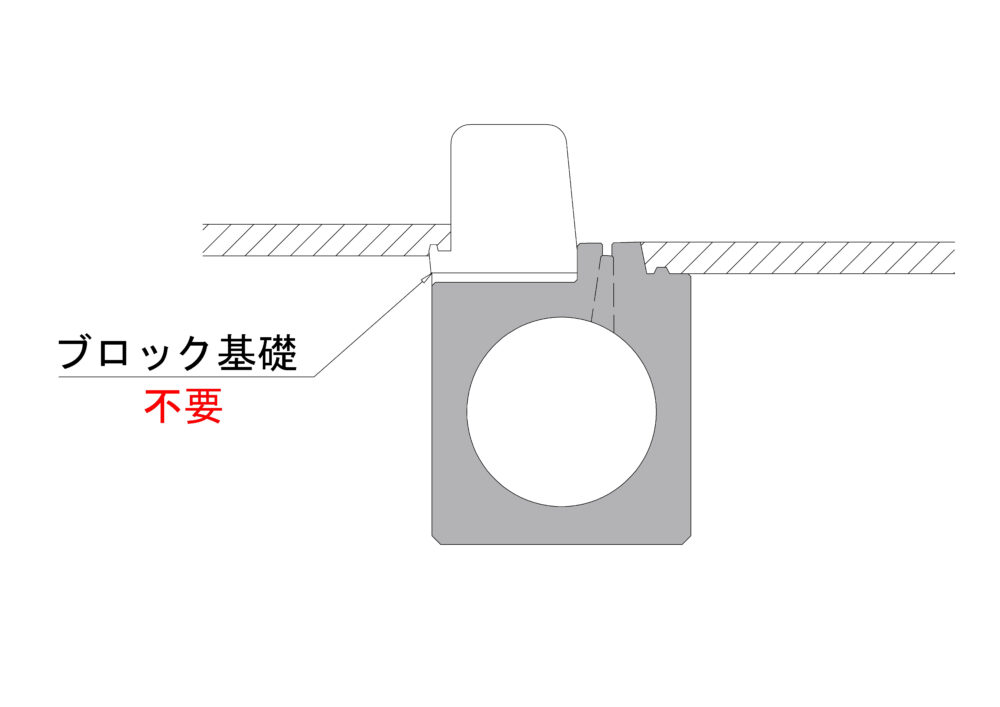

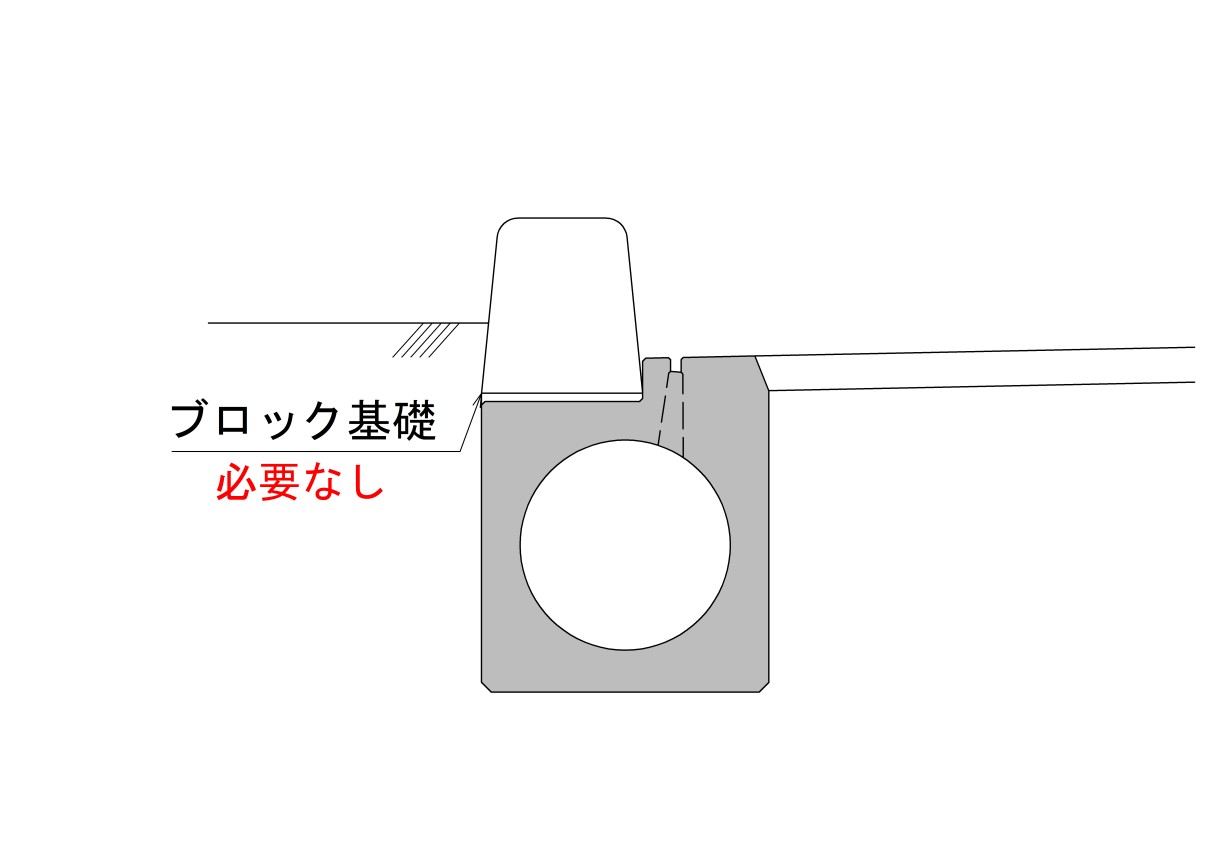

- ブロックの基礎付のため、施工が早い(基礎幅230mmで、両面B種が飛び出さない)
｢安全で快適な自転車利用環境創出ガイドライン｣推奨事項への対応
エプロン幅が狭く自転車通行空間を広く確保できるもの
天端幅160mm(φ200:90mm)
グレーチング蓋の格子形状等の工夫
ツイストバーピッチを細かくする事で対応
平坦性の高いもの等への置き換え、滑り止め加工等を行う
天端勾配2％、天端ノンスリップ仕上げ
側溝との舗装すりつけ等縦方向の段差等にも留意する
天端幅が狭く、舗装すりつけの段差に乗らない

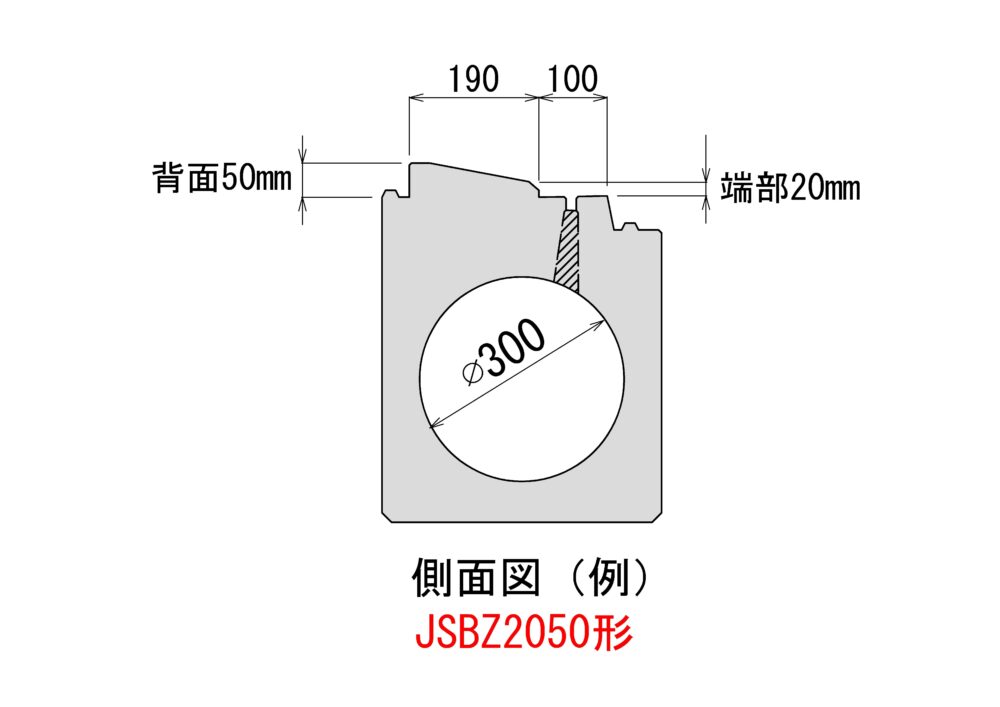

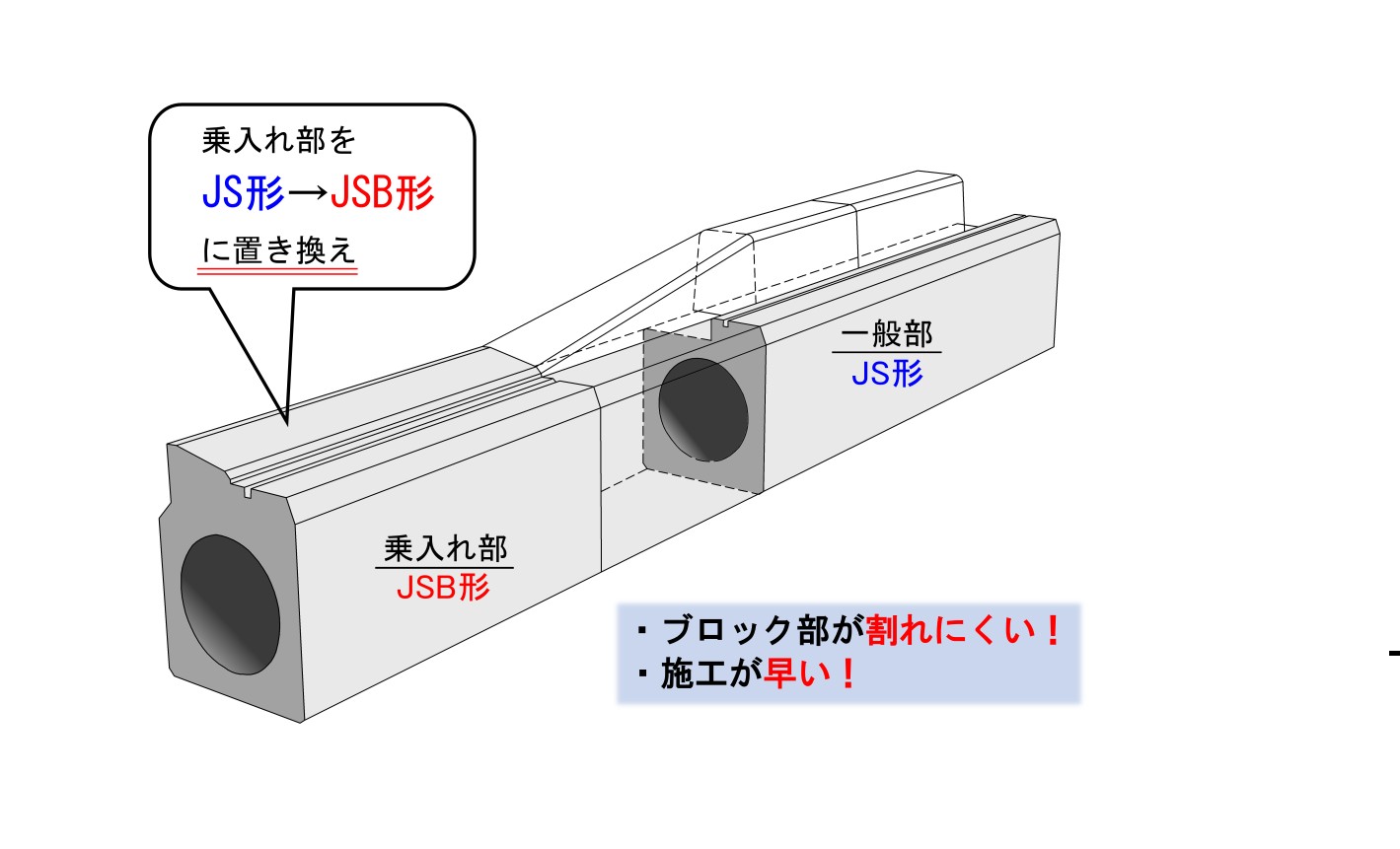

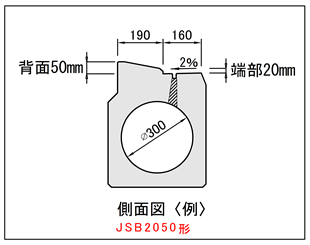

JS型バリエーション
規格寸法表
規格寸法表 (JS形) 勾配：2%単位(mm)
| 種類 | 呼び名 | 内径 | エプロン幅 | B1 | H1 | H2 | 有効長L | 参考重量(kg) | 曲線対応半径 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | 標準 | 半管 | 標準 | 半管 | ||||||
| JS形 | 20V | 200 | 90 | 340 | 370 | 372 | 1000 | ＊ | 189 | ＊ | 3R~ |
| 30V | 300 | 160(90) | 410 | 476 | 480 | 2000 | 1000 | 530 | 265 | 3R~ | |
| 40V | 400 | 160 | 510 | 576 | 580 | 2000 | 1000 | 669 | 334 | 3R~ | |
| 45V | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | |
| 50V | 500 | 160 | 650 | 715 | 718 | 2000 | 1000 | 1070 | 535 | ＊ | |
| 60V | 600 | 160 | 760 | 817 | 821 | 2000 | 1000 | 1330 | 665 | ＊ | |
※ 曲線部用製品もあります。詳細はお問い合せください。
※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。
規格寸法表 (J形) 勾配：2%単位(mm)
| 種類 | 呼び名 | 内径 | エプロン幅 | B1 | H1 | H2 | 有効長L | 参考重量(kg) | 曲線対応半径 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | 標準 | 半管 | 標準 | 半管 | ||||||
| J形 | 30V | 300 | 160 | 410 | 476 | 480 | 2000 | 1000 | 530 | 265 | 6R~ |
| 40V | 400 | 160 | 510 | 576 | 580 | 2000 | 1000 | 669 | 334 | ＊ | |
| 45V | 450 | 160 | 580 | 640 | 643 | 2000 | 1000 | 835 | 417 | ＊ | |
| 50V | 500 | 160 | 650 | 715 | 718 | 2000 | 1000 | 1070 | 535 | ＊ | |
| 60V | 600 | 160 | 760 | 817 | 821 | 20000 | 1000 | 1330 | 665 | ＊ | |
※ 曲線部用製品もあります。詳細はお問い合せください。
※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。

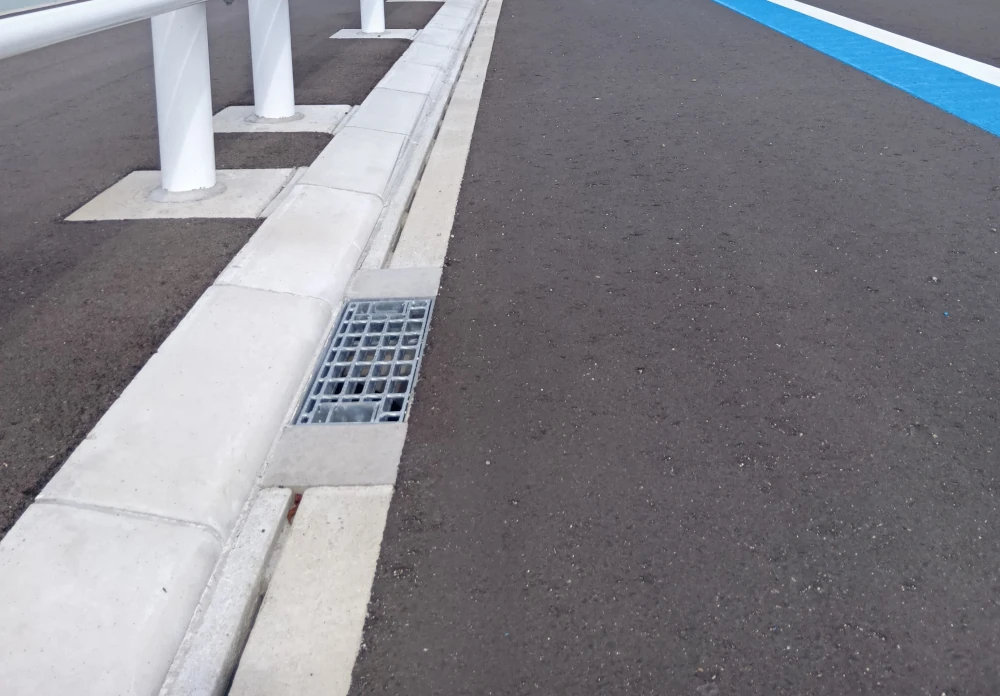

施工例写真をClickで拡大
×
ダウンロード
標準桝
スライド桝・HJ桝※排水性舗装対応可能
- 側面のノックアウト部に、穴開けが容易で台付管等の取付管が接続可能
- 箱形パイプと天端幅が同じなため、グレーチングが車道側に飛び出さない(SHJ桝、HJ桝、SJ桝)
- 乗入部でもグレーチングが飛び出さない(SJ桝)
- SHJ桝、HJ桝は桝用特殊ブロックを使用
規格寸法表
規格寸法表 (スライド桝 上部) 勾配：2%(スライド桝 下部)単位(mm)
| 種類 | 呼び名 | 内径 | B1 | H1 | H2 | 参考重量 | 有効長 | 種類 | 呼び名 | B2 | H3 | 参考重量 | 組立高さH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | (kg) | L | (kg) | ||||||||||
| SJ形 | 200 | 200 | 375 | 370 | 372 | 154 | 700 | B形 | 300 | 510 | 298 | 198 | 691 |
| 301 | 510 | 548 | 343 | 941 | |||||||||
| 300 | 300 | 480 | 477 | 480 | 169 | 700 | 300 | 510 | 298 | 198 | 798 | ||
| 301 | 510 | 548 | 343 | 1048 | |||||||||
| 302 | 510 | 798 | 488 | 1298 | |||||||||
| 303 | 510 | 798+298 | 686 | 1616 | |||||||||
| 400 | 400 | 590 | 577 | 580 | 329 | 1000 | 401 | 620 | 445 | 375 | 1045 | ||
| 402 | 620 | 695 | 581 | 1295 | |||||||||
| 403 | 620 | 945 | 787 | 1545 | |||||||||
| 500 | 500 | 900 | 715 | 718 | 759 | 1300 | 602 | 900 | 460 | 619 | 1198 | ||
| 603 | 900 | 710 | 909 | 1448 | |||||||||
| ＊ | ＊ | ＊ | ＊ | ＊ | |||||||||
| 600 | 600 | 900 | 818 | 821 | 803 | 1300 | 602 | 900 | 460 | 619 | 1299 | ||
| 603 | 900 | 710 | 909 | 1549 | |||||||||
| ＊ | ＊ | ＊ | ＊ | ＊ |
※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。
※ 組立高さが1570の場合は、下部桝は2段重ねになります。
特殊桝
ロング桝※普通・排水性舗装対応兼用(取付管が大きい場合に)
- 台付管φ800まで接続可能
- 取付管の斜め取付けも可能
- 桝用特殊ブロックを使用
規格寸法表
規格寸法表 (ロング桝) 勾配：2%単位(mm)
| 呼び名 | H | B | B1 | h | 有効長 | 参考重量 | |
|---|---|---|---|---|---|---|---|
| L | (kg) | ||||||
| HJL | 301 | 1000 | 160 | 655 | 495 | 1485 | 1193 |
| 302 | 1250 | 305 | 160 | 495 | 1485 | 1475 | |
| 303 | 1500 | 160 | 655 | 495 | 1485 | 1741 | |
| 401 | 1000 | 160 | 655 | 600 | 1485 | 1118 | |
| 402 | 1250 | 160 | 655 | 600 | 1485 | 1400 | |
| 403 | 1500 | 160 | 655 | 600 | 1485 | 1665 | |
| 451 | 1000 | 160 | 655 | 663 | 1485 | ＊ | |
| 452 | 1250 | 160 | 655 | 663 | 1485 | ＊ | |
| 453 | 1500 | 160 | 655 | 663 | 1485 | 1653 | |
※ 専用特殊ブロックをご使用ください。
曲線部用
曲線部用（内R・外R）※排水性舗装対応可能
- 交差点巻き込み部や、ロータリー部などの曲線部対応が可能
- 開口9mm以下(専用グレーチング)対応可能
規格寸法表
規格寸法表 (rJS形) 勾配:2%単位(mm)
| 種類 | 呼び名 | 3R用 | 4R用 | 6R用 | 9R用 | 12R用 | 18R用 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 有効長 | ℓ | 有効長 | ℓ | 有効長 | ℓ | 有効長 | ℓ | 有効長 | ℓ | 有効長 | ℓ | ||
| L | L | L | L | L | L | ||||||||
| rJS形 | 20V | 400 | 12 | 550 | 12 | 700 | 10 | 1000 | 10 | 1000 | 7 | 1000 | 5 |
| 30V | 400 | 21 | 550 | 22 | 700 | 18 | 1000 | 18 | 1000 | 13 | 1000 | 9 | |
| 40V | 400 | 21 | 550 | 22 | 700 | 18 | 1000 | 18 | 1000 | 13 | 1000 | 9 | |
| 50V | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | |
| 60V | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | |
※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。
規格寸法表 (rJ形) 勾配:2%単位(mm)
| 種類 | 呼び名 | 3R用 | 4R用 | 6R用 | 9R用 | 12R用 | 18R用 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 有効長 | ℓ | 有効長 | ℓ | 有効長 | ℓ | 有効長 | ℓ | 有効長 | ℓ | 有効長 | ℓ | ||
| L | L | L | L | L | L | ||||||||
| rJ形 | 30V | ＊ | ＊ | ＊ | ＊ | 800 | 22 | ＊ | ＊ | 1000 | 13 | ＊ | ＊ |
| 40V | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | |
| 50V | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | |
| 60V | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | ＊ | |
※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。
