エプロンスリット エプロンスリットES形・E形 (6%、2%)

エプロンスリット

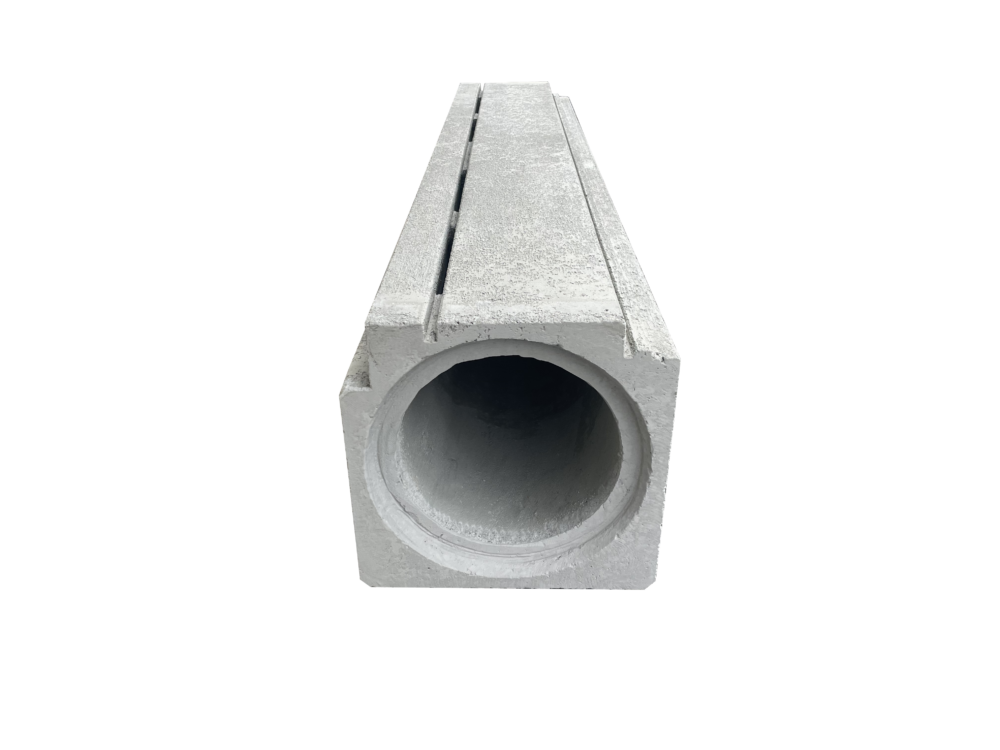

エプロンスリット ES形・E形 (6%、2%)

エプロンスリット ES形・E形 (6%、2%)

排水性舗装対応可能

公共認証

  • NETIS(CB-980036-V)(掲載期間終了)
  • JISII類認定(JIS A5372)
  • あいくる材認定(愛知県)
  • 静岡県 新技術・新工法 レベル3(登録番号1430)

特徴

  • スリット開口による連続集水が可能(ES形 15mm、E形 56mm)
  • 15mmスリット開口が、縁石寄りにあり、開口部の欠け割れ、石の噛み込みが発生しにくい(ES形)
  • エプロンタイプと併用可能
  • 天端勾配6%から2%へ勾配切替可能 (勾配切替用 桝)
  • ノンスリップ仕上げ (湿潤時滑り抵抗値75BPN以上)
JS90-Z形
エプロンスリット ES形・E形 (6%、2%)

規格寸法表

E形 勾配:6%単位(mm)

種類呼び名内径エプロン幅B1H1H2有効長L参考重量(kg)曲線対応半径
DB標準半管標準半管
E形30V30036042041043220001000502251
40V
50V
60V

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。

ES形 勾配:6%単位(mm)

種類呼び名内径エプロン幅B1H1H2有効長L参考重量(kg)曲線対応半径
DB標準半管標準半管
ES形30V300360420410432200010004862436R~
40V40049053050553520001000710355
50V500490650635665200010001020510
60V

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。

EU形 勾配:6%単位(mm)

種類呼び名内径エプロン幅B1H1H2有効長L参考重量(kg)曲線対応半径
DB標準半管標準半管
EU形30V300360420417424200010004862433R~
40V
50V
60V

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。

ES2形 勾配:6%単位(mm)

種類呼び名内径エプロン幅B1H1H2有効長L参考重量(kg)曲線対応半径
DB標準半管標準半管
ES2形30V300360420417424200010004802403R~
40V400490530515525200010007103556R~
50V50049065065565510005206R~
60V

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。

施工例写真をClickで拡大

  • 国道1号
  • 高野町町道五ノ室線
  • 国道258号

ダウンロード

標準桝

スライド桝(片薄壁・両薄壁)※排水性舗装対応可能

  • 側面のノックアウト部に、穴開けが容易で台付管等の取付管が接続可能
  • 両側ノックアウトタイプもあり、車道側への取付管接続も可能
スライド桝(片薄壁・両薄壁) スライド桝(片薄壁・両薄壁)

規格寸法表

規格寸法表 (スライド桝 上部) 勾配:6%(スライド桝 下部)単位(mm)

種類呼び名内径B1H1H2参考重量有効長種類呼び名B2H3参考重量組立高さH
D(kg)L(kg)
S形(SS形)300300480410432173800B形(BB形)300510298198750
3015105483431000
3025107984881250
302+300510798+2986861570
4004005905055353041047B形(BB形)4016204453751000
4026206955811250
4036209457871500
50050088065565565513156029004606191145
6039007109091395
60060088074077069113156029004606191250
6039007109091500

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。
※ 組立高さが1570の場合は、下部桝は2段重ねになります。
※ 歩道・車道側の両側ノックアウトタイプもあります。

規格寸法表 (スライド桝 上部) 勾配:2%(スライド桝 下部)単位(mm)

種類呼び名内径BB1H1H2参考重量有効長種類呼び名B2H3参考重量組立高さH
D(kg)L(kg)
S2形(SS2形)300300360480425432173800B形(BB形)300510298198750
3015105483431000
3025107984881250
302
+
300
510798
+
298
6861570
4004004905905255352881000B形(BB形)4016204453751000
4026206955811250
4036209457871500
4504516803853501000
4526806355471250
4536808857711500
5006029004606191145
6039007109091395
6006029004606191250
6039007109091500

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。
※ 組立高さが1570の場合は、下部桝は2段重ねになります。
※ 歩道・車道側の両側ノックアウトタイプもあります。

特殊桝

ロング桝※普通・排水性舗装対応兼用(取付管が大きい場合に)

  • 台付管φ800まで接続可能
  • 取付管の斜め取付けも可能
  • HL-301〜303桝は桝用特殊ブロックを使用
ロング桝

規格寸法表

規格寸法表 (ロング桝) 勾配:6%単位(mm)

呼び名HBB1Gh有効長参考重量(kg)
L
HL-※1301100036075049045212201026
302125036075049045212201321
303150036075049045212201616
HL-40110004907504905551020877
402125049075049055510201172
403150049075049055510201467
50110004907504906951020805
502125049075049069510201100
503150049075049069510201395

※1 HL301~303桝は専用特殊ブロックをお使いください。

勾配切替用桝※普通・排水性舗装対応兼用(6%▷2%)

  • 天端勾配6%から2%へ勾配切替
  • 取付管が必要ない場合は上部のみ使用可能
勾配切替用桝

規格寸法表

規格寸法表 (スライド桝 上部)単位(mm)

種類呼び名内径B1H0H1H2有効長参考重量備考
DL(kg)
S形(SS形)26(62)-300300480425(410)410(425)432800170勾配
2% ⇔ 6%
26(62)-400400590525(505)505(525)5351000292
26(62)-500500880655(635)635(655)6551315665
26(62)-600
06(60)-300300480432(410)410(432)432800170勾配
0% ⇔ 6%
06(60)-400400590535(505)505(535)5351000292
06(60)-500500880665(635)635(655)6651315665
06(60)-600

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。
※ 組立高さが1570の場合は、下部桝は2段重ねになります。
※ 歩道・車道側の両側ノックアウトタイプもあります。

片下がリ桝※普通・排水性舗装対応兼用(支道横断に)

  • 支道横断部の製品を5cm埋設可能
片下がリ桝

規格寸法表

規格寸法表 (スライド桝 上部)勾配:6%単位(mm)

種類呼び名内径B1H1H2有効長参考重量備考
DL(kg)
S形(SS形)300L300480460482800193表層左5cm下り
300R300480460482800193表層右5cm下り
400L4005905555851047347表層左5cm下り
400R4005905555851047347表層右5cm下り
500L
500R
600L
600R

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。
※ 組立高さが1570の場合は、下部桝は2段重ねになります。
※ 歩道・車道側の両側ノックアウトタイプもあります。

曲線部用

曲線部用(内R・外R)※排水性舗装対応可能

  • 交差点巻き込み部や、ロータリー部などの曲線部対応が可能
曲線部用(内R・外R)

規格寸法表

規格寸法表 (rES形)勾配:6%単位(mm)

種類呼び名3R用4R用6R用9R用12R用18R用
有効長有効長有効長有効長有効長有効長
LLLLLL
rES形30V70040100041100031100021
40V
50V
60V

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。

規格寸法表 (rES2形)勾配:2%単位(mm)

種類呼び名3R用4R用6R用9R用12R用18R用
有効長有効長有効長有効長有効長有効長
LLLLLL
rES2形30V400495504970040100041100031100021
40V
50V70058100054100041100027
60V

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。

規格寸法表 (rEU形)勾配:2%単位(mm)

種類呼び名3R用4R用6R用9R用12R用18R用
有効長有効長有効長有効長有効長有効長
LLLLLL
rEU形30V400495504970040100041100031100021
40V
50V
60V

※ 規格寸法につきましては予告なく変更されることがあります。ご計画時にはその都度、承認図及びCADデータをご用命ください。

その他
